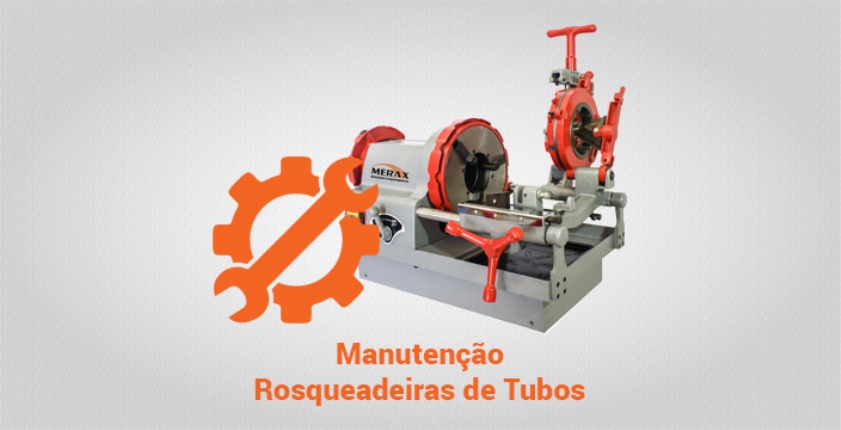

Manutenção Rosqueadeiras de Tubos

 Manutenção Preventiva e Corretiva de Rosqueadeiras

Manual de Manutenção: Preventivo / Corretivo

Preventivo:
Toda máquina exige cuidados e manutenção preventiva. Sugerimos aos nossos clientes que treinem um único operador por turno para trabalhar com a Rosqueadeira Merax.

Esse operador não precisa ser necessariamente um oficial encanador, pode ser um aprendiz de oficial que receba orientações sobre procedimento de limpeza, lubrificação, manutenção e confecção de roscas especificadas em  tubos e vergalhões.

A manutenção preventiva é de suma importância para prolongar a vida útil da máquina e suas partes. Abaixo, algumas dicas de manutenção preventiva:

1. Óleo rosca / corte: utilizar sempre óleo de lubrificar e refrigerar do tipo rosca/corte. Remover constantemente, ou ao menos uma vez ao dia, cavacos e outros materiais provenientes de sobra de serviço acumulado sobre o filtro bandeja.Esgotar periodicamente, ao menos uma vez por semana todo óleo, filtrar e verificar a viscosidade.Proceder a limpeza do tanque e dos filtros.Após a verificação da viscosidade do óleo, retorná-lo ao tanque e, se necessário, completar com óleo rosca/corte até que o nível cubra todo o filtro de aspiração.

OBS: NUNCA UTILIZAR FLUÍDO DE REFRIGERAÇÃO SOLÚVEL EM ÁGUA.

2. Operacional: orientar o operador a trabalhar com um pincel para a remoção de óleos e cavacos dos filetes da rosca, remover cavacos e impurezas dos cossineteO tubo deve estar devidamente fixado e alinhado ao mandril dianteiro e traseiro. Não funcionar a máquinas com o corta frio e/ou cabeçote de rosca e/ou rebarbador posicionado sobre o tubo. Caso o tubo esteja fixado fora do centro dos mandris com acionamento do motor ele pode “chicotear”, podendo ocasionar o travamento e quebra do motor/redutor e também do suporte do braço corta frio. Na dúvida, se o tubo está cortado no esquadro, executar um corte com o corta frio que esquadrejará automaticamente o tubo.Após o corte do tubo, remover a rebarba interna sem força excessiva, pois, caso ocorra travamento, o conjunto motor/redutor poderá sofrer danos.Iniciar o processo de execução de rosca com a abertura de 0,1” acima do diâmetro nominal do tubo para a primeiro (1º) passe. Ajustar o diâmetro nominal exato na escala para a confecção do segundo (2º) passe. Esse procedimento, com o regular funcionamento da lubrificação sobre os tubos, prolongará a vida útil dos cossinetes.Para motores Z1T-R4 e Z1T-R6 observar a correta utilização da velocidade operacional conforme consta no manual de instruções.

3. Lubrificação e limpeza: lubrificar periodicamente o eixo dos mandris através dos dois orifícios existentes na parte superior da máquina.Orientar o operador a proceder uma limpeza geral e diária na máquina, bem como o reaperto de parafusos nas partes fixas e móveis do equipamento.

Manutenção Corretiva para Rosqueadeiras

Óleo Rosca-corte
DEFEITO: óleo com baixa viscosidade e ou contaminação
SOLUÇÃO: Substituir todo o óleo
PROCEDIMENTO: Na substituição do óleo verificar os filtros de aspiração e bandeja, caso seja necessário proceder a substituição. Efetuar a limpeza de todo sistema de lubrificação antes da troca do óleo.

Bomba de óleo
DEFEITO :  Vazamento , perda de pressão ou travamento
SOLUÇÃO: Substituir a bomba
PROCEDIMENTO: Para fazer a substituição da bomba de óleo coloque a máquina em uma posição adequada para acessar o conjunto Motor/Redutor. A bomba de óleo vem acoplada ao redutor com duas mangueiras nas laterais. Solte as duas mangueiras e com uma chave Allen de 4 mm solte a bomba de óleo, marque sempre a posição das mangueiras e o encaixe da bomba no redutor.
OBS: Na substituição da bomba no modelo Z1T-R4 marcar a posição dos parafusos verificando seu comprimento, pois um dos parafusos é mais curto.

Motor e Redutor
DEFEITO: Queima do motor.
SOLUÇÃO: Recondicionamento ou substituição do motor.
Obs: Para a substituição de o motor verificar tabela abaixo para motores elétricos das Rosqueadeiras Merax.

DEFEITO: Quebra do eixo do motor.
SOLUÇÃO: Substituir rotor.
Obs: A substituição do rotor, está condicionada a verificação de danos em todo o conjunto do motor.

DEFEITO: Motor não parte.
SOLUÇÃO: Testar o capacitor, e se for o caso substituí-lo.
Obs: Antes da substituição do capacitor, verificar as condições do motor (bobinas, contatos).

DEFEITO: Ruído no redutor / travamento do redutor / folga no redutor.
SOLUÇÃO: Substituição completa do redutor.
Obs: Abrir o redutor para verificar o motivo da quebra. Não aconselhamos a substituição das peças danificadas e sim a substituição completa para garantir a qualidade do equipamento.

PROCEDIMENTO

1. Esgotar todo óleo do reservatório inclinando a máquina para frente e retirar a tampa de plástico traseira no modelo Z1T-R2 e R2-A (FOTO), nos modelos Z1T-R4 e R6 é necessário sustentação da máquina,devido ao peso retire a bomba de óleo. Solte os 4 parafusos Allen 6mm que prendem o conjunto motor/redutor na carcaça da máquina. Solte o cabo elétrico de alimentação e marque sua posição, solte o cabo terra conectado ao motor. Retire o conjunto motor/redutor por baixo da máquina. Para separar o motor do redutor solte 3 parafusos Allen de 5mm.

2. Verificar a causa do barulho ou quebra no redutor e fazer a substituição.

3. Verificar motor elétrico e analisar desgaste do pinhão.

4. Para substituir pinhão em caso de desgaste, soltar o parafuso central preso ao pinhão e eixo do motor, retire o pinhão, atenção com a chaveta. Para fazer a substituição correta, verificar a tabela de pinhão do motor.

5. Fazer a montagem do motor e redutor fora da carcaça da máquina, testar e reinstalar.

Botão liga desliga
DEFEITO: Não funciona.
SOLUÇÃO: Substituir botão.
PROCEDIMENTO: Soltar 2 parafusos fixados no botão e na carcaça da maquina. Ao remover observar alimentação elétrica para ser feita a ligação correta novamente (marcar a posição da fiação).

Mangueiras de óleo
DEFEITO: Vazamento, rachaduras.
SOLUÇÃO: Substituir mangueiras.
PROCEDIMENTO: Fazer a troca das mangueiras de óleo em caso de rachaduras ou vazamentos. Soltar as abraçadeiras das mangueiras. Observar que a mangueira do lado direito da bomba de óleo é conectada ao carro deslizante e a mangueira do lado esquerdo e conectada ao reservatório de óleo.

Carro deslizante
DEFEITO: Peças do conjunto desgastadas ou quebradas.
SOLUÇÃO: Substituir peças.
PROCEDIMENTO: Retirar o braço do corta frio, do escareador e o cabeçote. Com um alicate de trava retire o anel do eixo do volante do carro deslizante.

Puxe e observe que existe uma engrenagem e uma chaveta sob o carro deslizante. Retire a trava do cabeçote e o limitador de fios de rosca (botão marcador), tomando cuidado com as molas existentes. Solte a abraçadeira e retire a mangueira conectada ao espigão de entrada de óleo.

Solte o parafuso Allen que prende o pino de entrada de óleo que fica embaixo ao lado do ladrão de óleo,  em seguida bata de dentro pra fora sacando o ladrão de óleo. Retire o suporte que sustenta os eixos e puxe para fora.

Lamina do escareador
DEFEITO: Quebra ou desgaste.
SOLUÇÃO: Substituir a lamina.
PROCEDIMENTO: Retire o pino elástico que fixa a lâmina, substituir e recolocar o pino elástico.

Roda cortadora
DEFEITO: Quebra ou desgaste.
SOLUÇÃO: Substituir roda cortadora.
PROCEDIMENTO: Retirar o contra pino e o eixo que fixa a roda cortadora. Substituir a roda cortadora.

Mandril dianteiro
DEFEITO: Quebra da engrenagem do eixo principal ou quebra do porta-garra.
SOLUÇÃO: Retirar o mandril e proceder substituição das peças.
PROCEDIMENTO: Soltar 6 parafusos da frente do mandril para substituir engrenagem do eixo principal e/ou porta garras.

Pinhão do motor
DEFEITO: Desgaste.
SOLUÇÃO: Substituição conforme tabela abaixo de pinhão do motor.

Garras
DEFEITO: Desgaste ou quebra.
SOLUÇÃO: Substituir o jogo de garras.
PROCEDIMENTO: Não é necessário remover o mandril. Soltar parafusos allen do porta garras, girar o mandril, fechamento do porta-garra.

Porta garras
DEFEITO: Desgaste ou quebra.
SOLUÇÃO: Substituir jogo de porta garras.
PROCEDIMENTO: Marcar posição da porta garras ver procedimento mandril dianteiro.

TABELA DE PINHÃO DOS MOTORES ELÉTRICOS DAS ROSQUEADEIRAS MERAX

TABELA DE MOTOR ELÉTRICO PARA ROSQUEADEIRAS MERAX

Use peças originais e consulte sempre uma Assistência Técnica Autorizada Merax. Consulte relação no site: www.merax.com.br
